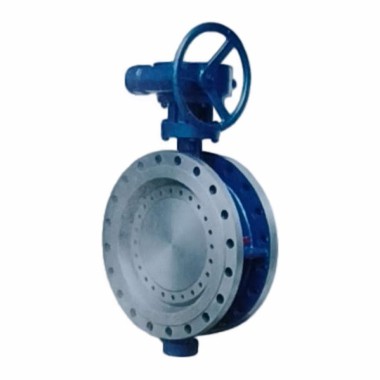

บัตเตอร์ฟลายวาล์วหน้าแปลนปิดผนึกแบบแข็ง{0}}ทำจากสเตนเลสสตีล

ส่งคำถาม

การแนะนำสินค้า

ถูกสุขลักษณะและการกัดกร่อน-ทนทานต่ออุตสาหกรรมที่มีความต้องการสูง

วาล์วผีเสื้อหน้าแปลนปิดผนึกแข็งทำจากสเตนเลสสตีลทั้งหมดสร้างขึ้นจากสเตนเลสเกรดสูง- (304/316/L) ทำให้เหมาะสำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อน ความสะอาด และความทนทาน การออกแบบหน้าแปลนช่วยให้มั่นใจได้ถึงการเชื่อมต่อท่อที่ปลอดภัยและรั่วไหล- วาล์วนี้ใช้กันอย่างแพร่หลายในการแปรรูปอาหารและเครื่องดื่ม การผลิตยา เทคโนโลยีชีวภาพ การแปรรูปทางเคมีที่เกี่ยวข้องกับสารที่มีฤทธิ์กัดกร่อน และการใช้งานน้ำทะเล ผลิตภัณฑ์นี้ให้การควบคุมสื่อที่เชื่อถือได้ เช่น ผลิตภัณฑ์นม ซอส ตัวทำละลาย กรด และด่าง ช่วยให้มั่นใจในความสมบูรณ์ของกระบวนการ ขณะเดียวกันก็ตรงตามมาตรฐานสุขอนามัยอุตสาหกรรมที่เข้มงวด

การออกแบบด้านสุขอนามัยและความสะอาดที่ผ่านการตรวจสอบแล้ว

วาล์วปีกผีเสื้อแบบปิดผนึกแข็ง-ที่ทำจากสเตนเลสสตีลแต่ละตัวมีตัวเครื่อง จาน และก้านที่ผลิตจากสแตนเลสขัดเงา โดยโดยทั่วไปแล้วพื้นผิวภายในจะขัดเงาเหมือนกระจกที่ Ra น้อยกว่าหรือเท่ากับ 0.8 µm (32 µin) เพื่อป้องกันการเกาะติดของแบคทีเรียและอำนวยความสะดวกในการทำความสะอาดได้ง่ายผ่านกระบวนการ CIP/SIP ที่นั่งทำจาก EPDM, FKM หรือ PTFE ที่เป็นไปตามข้อกำหนดของ FDA- การออกแบบนี้ช่วยขจัดช่องว่างและช่องว่างที่อาจตกค้างของผลิตภัณฑ์ได้ วาล์วได้รับการผลิตตามมาตรฐานสุขาภิบาล 3-A และแนวทาง ASME BPE หากมี วาล์วแต่ละตัวผ่านการทดสอบอย่างเข้มงวด รวมถึงการรับรองวัสดุตามมาตรฐาน ASTM A240, การทำทู่ตาม ASTM A967 และการทดสอบการรั่วตามมาตรฐาน ANSI/FCI 70-2 Class VI สิ่งนี้ทำให้มั่นใจได้ว่าผลิตภัณฑ์สแตนเลสตรงตามสุขอนามัยและประสิทธิภาพระดับสูงสุด

ปรับให้เหมาะสมสำหรับการบริการด้านสุขอนามัยและ-ความน่าเชื่อถือในระยะยาว

ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการของการใช้งานด้านสุขอนามัย พื้นผิวขัดมันและการออกแบบที่ไม่มีรอยแยก-ช่วยลดความเสี่ยงในการปนเปื้อน การเลี้ยวแบบควอเตอร์-ทำให้สามารถสั่งงานด้วยตนเองหรืออัตโนมัติได้อย่างรวดเร็วและสะดวก ปลายแบบหน้าแปลนช่วยให้ติดตั้งได้อย่างปลอดภัยและถอดออกได้ง่ายสำหรับการบำรุงรักษาหรือดัดแปลงระบบ แม้จะเน้นการออกแบบที่ถูกสุขอนามัย แต่วาล์วก็ให้ประสิทธิภาพการปิด-ที่ยอดเยี่ยมและการควบคุมการไหลที่เชื่อถือได้ ส่วนประกอบที่สึกหรอ เช่น เบาะนั่ง สามารถเปลี่ยนได้ง่าย ช่วยลดเวลาการบำรุงรักษาและการหยุดทำงาน ด้วยความต้านทานการกัดกร่อนที่เหนือกว่า ความสามารถในการทำความสะอาดที่ผ่านการตรวจสอบ และโครงสร้างที่แข็งแกร่ง วาล์วผีเสื้อหน้าแปลนปิดผนึกแข็ง- ที่เป็นสเตนเลสสตีลจึงเป็นส่วนประกอบที่เชื่อถือได้ในการรักษาความบริสุทธิ์ ประสิทธิภาพ และความน่าเชื่อถือในสายการผลิตที่สำคัญ

วัสดุส่วนประกอบหลัก

ชื่อชิ้นส่วน	วัสดุ
วาล์วปีกผีเสื้อ	WCB สแตนเลส
แหวนซีล	WCB สแตนเลส
ก้านวาล์ว	สแตนเลส

ข้อกำหนดด้านประสิทธิภาพ

ความดันที่กำหนด PN(MPa)	1.0	1.6
การทดสอบความแข็งแรง (MPa)	1.5	2.4
การทดสอบการปิดผนึก (MPa)	1.1	1.76
อุณหภูมิที่ใช้บังคับ (องศา)	-30~+400(600)	-30~+400(600)
สื่อที่เกี่ยวข้อง	น้ำ ไอน้ำ และผลิตภัณฑ์น้ำมัน	น้ำ ไอน้ำ และผลิตภัณฑ์น้ำมัน
วิธีการขับขี่	แบบแมนนวล, ไฟฟ้า, นิวแมติก	แบบแมนนวล, ไฟฟ้า, นิวแมติก

● ขนาดภายนอกหลัก ขนาดการเชื่อมต่อ และน้ำหนัก

ง(มิลลิเมตร)	ขนาด(มิลลิเมตร)												(กก.)
ง(มิลลิเมตร)	L	D	D₁	D₂	a	b	4-M n-d0	4-M	H	H₁	L3	L4	(กก.)
50	65	108	125	165	3	20	4×18	M16	70	280	147	40	14
65	80	112	142	185	3	20	4×18	M16	80	280	147	40	17
80	114	133	160	200	3	22	4×18	M16	110	380	147	40	23.5
100	127	158	180	220	3	22	8×18	M16	130	453	147	40	28.5
125	140	184	210	250	3	22	8×18	M16	143	512	172	69	33
150	140	184	210	250	3	24	8×23	M20	158	550	172	69	37
150	152	219	240	285	3	24	8×23	M20	158	550	172	69	37
200	152	268	295	340	3	24	12×23	M20	235	750	242	85	57
250	250	325	350	405	4	28	12×27	M24	255	860	280	95	75
300	178	372	410	460	4	28	12×27	M24	295	860	336	95	117.5
350	190	430	470	520	4	32	16×27	M24	320	960	290	105	154
400	216	482	525	580	4	32	16×30	M27	327	1000	290	105	216
450	222	545	585	645	4	34	20×30	M27	366	1100	290	105	272
500	229	605	650	715	4	34	20×34	M30	406	1235	245	203	339
600	267	720	770	840	5	38	20×37	M33	475	1460	420	238	474
700	292	800	840	910	5	40	24×37	M33	550	1700	567	268	690
800	318	905	950	1025	5	42	24×40	M36	580	1900	567	268	888
900	330	1005	1050	1125	5	44	28×40	M36	640	2150	740	400	1134
1000	350	1110	1170	1250	5	46	28×44	M39	720	2300	830	460	1341
1200	470	1330	1390	1485	5	52	32×50	M45	815	2800	920	520	2562

ป้ายกำกับยอดนิยม: วาล์วผีเสื้อหน้าแปลนปิดผนึกแข็งสแตนเลส- ผู้ผลิตวาล์วผีเสื้อหน้าแปลนปิดผนึกแข็งสแตนเลส-ซัพพลายเออร์โรงงาน

คู่ของ

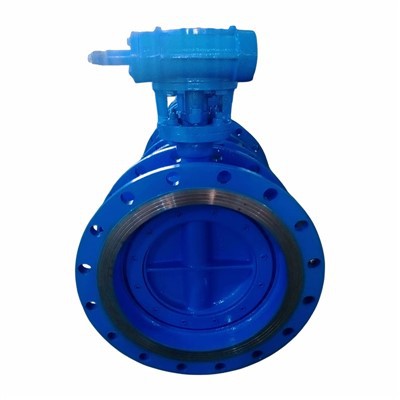

วาล์วผีเสื้อหน้าแปลนปิดผนึกนุ่ม

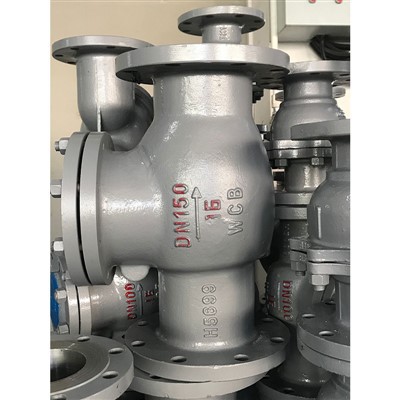

ANSI เช็ควาล์วสวิงสแตนเลส
